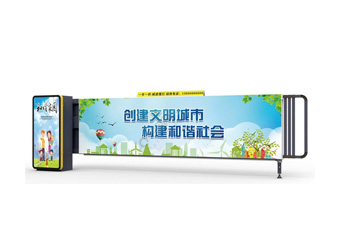

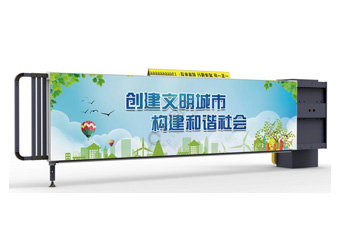

LIZH-D106-G 卡布灯箱道闸

产品名称：LIZH-D106-G 卡布灯箱道闸

产品介绍：

无刷电机DC24V 200W，采用智慧型伺服控制系统，可无级调整闸杆的运行速度，智能防砸，快起慢停

功能特点：

1)外形简洁独特 ，机箱结实耐用 ，表面采用先进的处理工艺 ，适用户外环

境下使用 ；

2)采用一体化机芯 ，模具化生产 ，有效保证闸机运行平稳可靠 ；

3)采用全齿轮减速机 ，产生的噪音较小 ，更加环保 ，配合精密的四杆连机

构 ，使闸杆快速平稳运行 ，有效减轻闸杆抖动 ，延长闸机使用寿命;

4)使用直流无刷控制技术,速度可调,控制更精准,快速起落杆,闸杆运行更平

稳;

5)多种控制方式 ，可供用户选择 ， 既可用外接控制盒按钮实行对道闸升、

降 、停的手动控制 ，也可选择遥控装置 ，对道闸的运行进行远距离控制。

6)与选配的车辆检测器使用 ，可使其具“有车过后自动落杆 ”和“落杆有

车自动抬杆 ”等功能 ，从而可使闸机具有自动关闸和完善的防砸车功能。

7)具有开优先功能 ， 闸杆在下落过程中 ，遇紧急情况 ，只要接收到开闸信

号 ， 闸杆立即执行开闸动作 ；

8)闸杆广告面积比例大 ，美观大气 ， 闸杆离地面距离小 ，组装后比例协

调 ，彰显商用广告价值 ；

9)闸杆采用卡布画框结构 ，结构简洁牢固 ，安全耐用。

10)闸杆长度可伸缩,更好的适应现场

11)闸杆灯光采用高亮防水LED测光源 ， 时控器控制亮灯 ，高效智能。

12)系统对外采用标准的电气接口 ，可方便与用户选配的其它系统相挂接。

技术参数：

输入电压 : 220V :10%

电机 : DC24V 200W

使用环境温度 : - 30C~+ 80C

相对湿度 : 590% 不凝露

机箱灯箱画面尺寸 : 480 x 1030mm(显示尺寸为444* 1004mm)LED灯带电源 : DC12V，180W

抬杆后的高度: 由杆长而定

闸杆画面:广告闸杆(默认): 3000*800抬杆时间 :一般为2.5~6S可调

上横梁中心高度 ( 输出主轴中心离地高度 ): 1075mm闸杆底端距闸机底端距离240mm

 安全特性

● 遇阻反弹： 闸杆在下落过程中 ， 若遇到外力阻挡后  ， 便会自动起杆 ， 减免 因失误带来的损伤 ；

● 地感防砸：  闸杆在下落过程中 ， 如接收到地感信号后  ， 便会自动起杆； 触 发期间不落杆 ，待地感信号恢复后 ， 闸杆自动下落 ，确保安全 ；

● 开优先防砸：  闸杆在下落过程中 ， 若遇紧急情况 ， 只要接收到开闸信号 ， 闸杆便会立即执行开闸动作 ；

● 防 砸 胶 条 防 砸 ： 闸 杆上配带有橡胶胶条， 可以减轻因为意外而造成的损失。

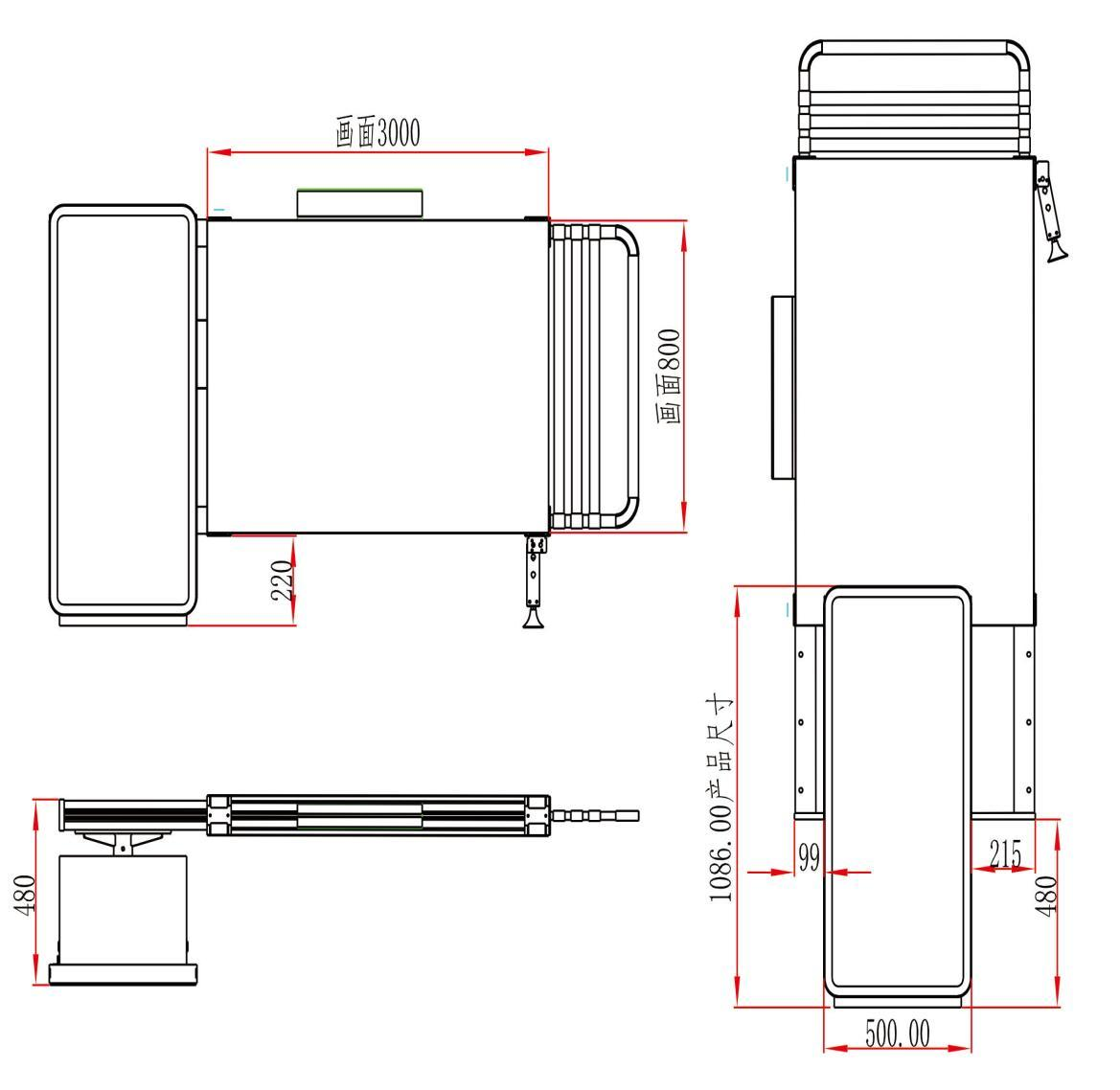

产品规格：

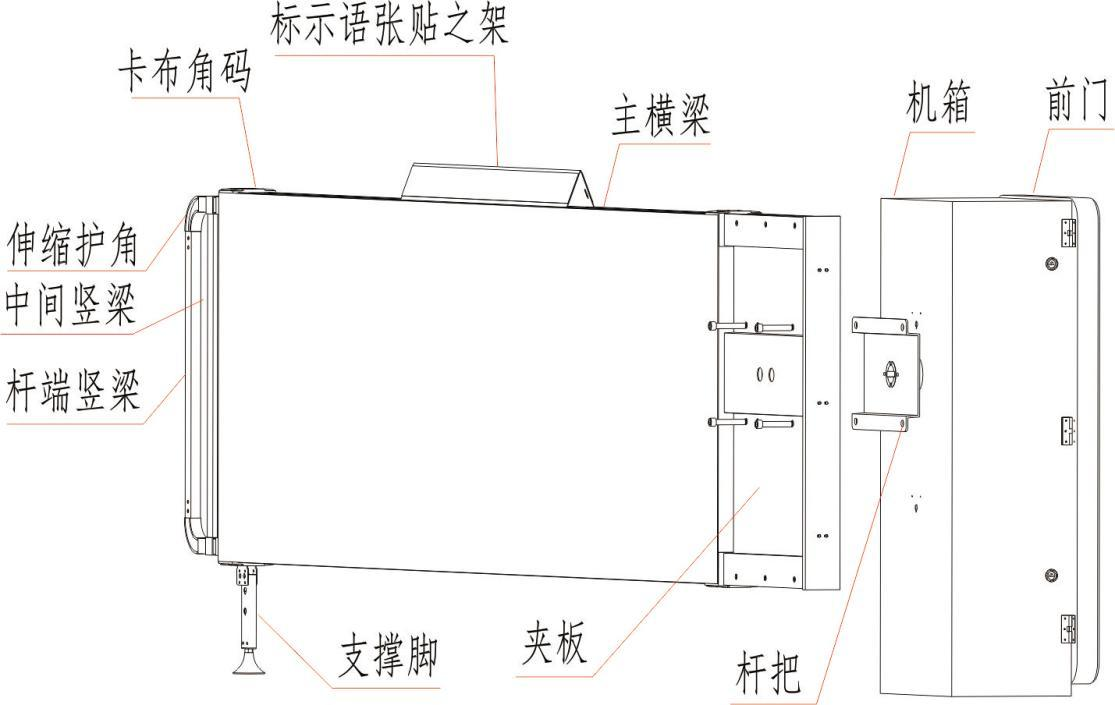

产品结构：

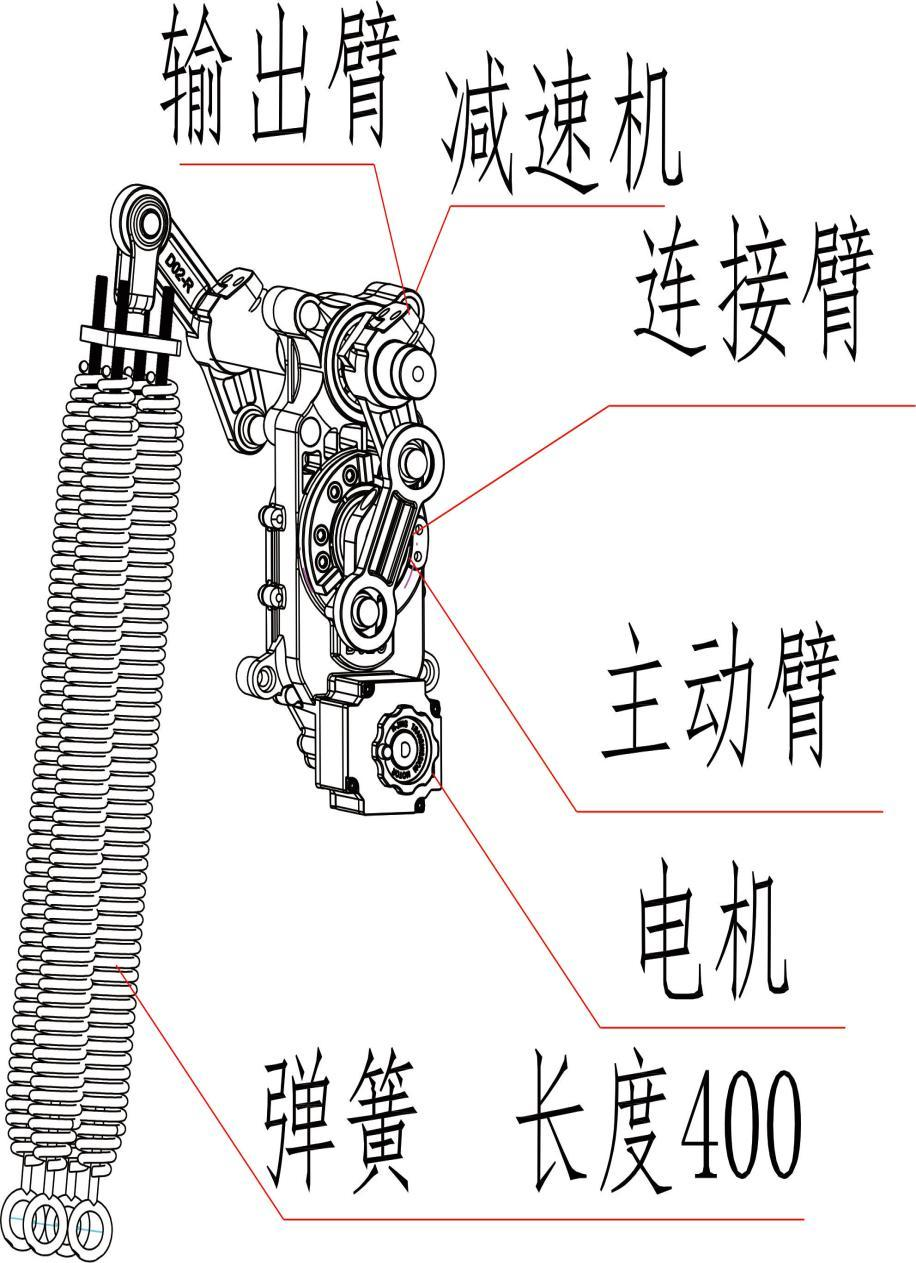

机芯内部结构：

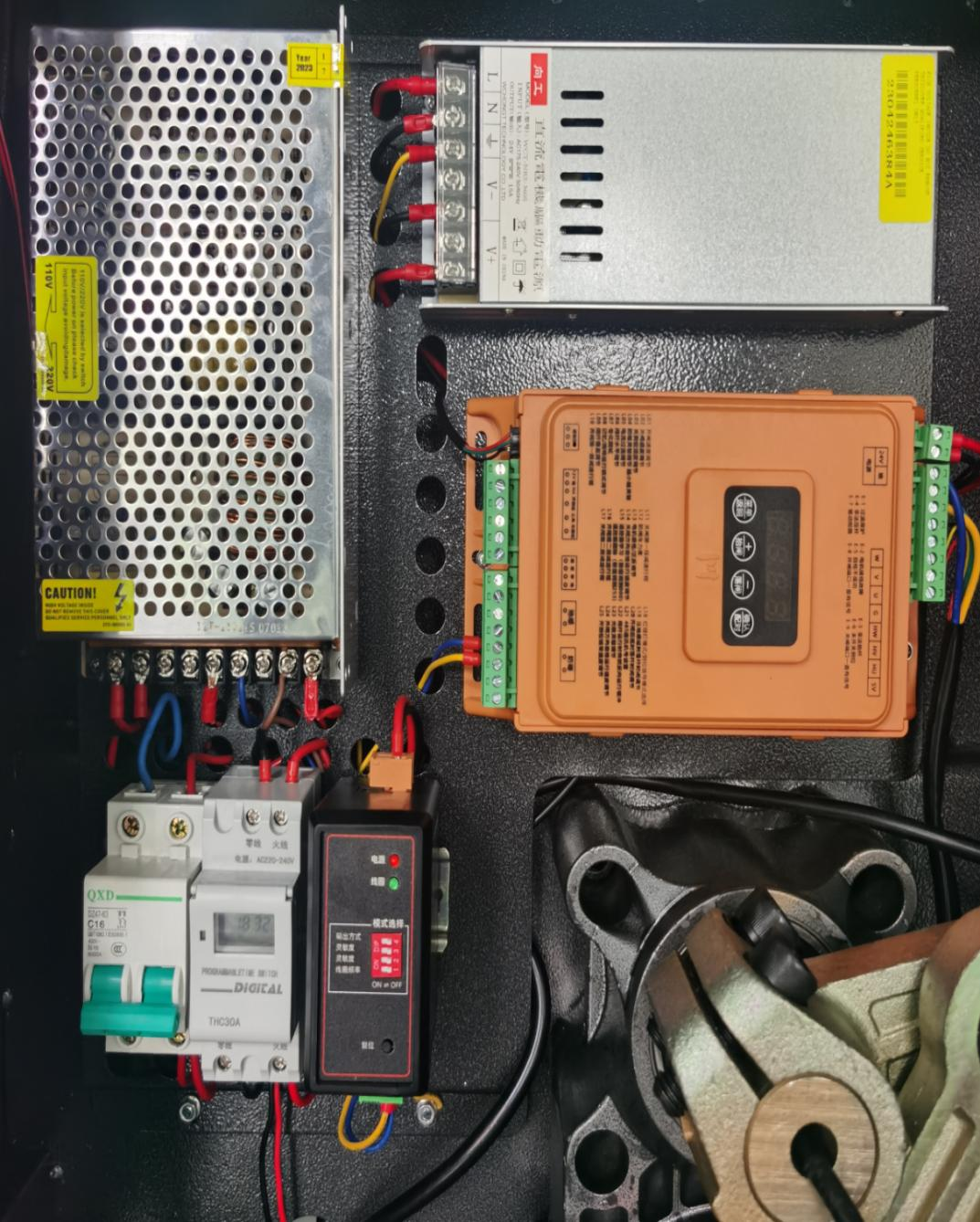

主控组件示意图：
